Criando um Storage iSCSI a partir de um Servidor Linux

Objetivo

Este guia demonstra como transformar um servidor Linux em um Storage iSCSI utilizando o targetcli-fb, disponibilizando dispositivos de bloco para clientes através da rede IP. Ao final do procedimento, também é apresentada a configuração de um cliente Linux utilizando open-iscsi para acesso aos volumes publicados.

O que é iSCSI

O Internet Small Computer System Interface (iSCSI) é um protocolo que transporta comandos SCSI sobre redes TCP/IP, permitindo que dispositivos de armazenamento sejam disponibilizados remotamente como dispositivos de bloco.

Diferentemente de compartilhamentos de arquivos (NFS ou SMB), o iSCSI apresenta o dispositivo remoto ao sistema operacional como um disco local. Dessa forma, o cliente pode particionar, formatar e utilizar qualquer sistema de arquivos suportado pelo sistema operacional.

Entre as principais vantagens do iSCSI destacam-se:

  • utilização da infraestrutura Ethernet existente;
  • menor custo quando comparado ao Fibre Channel;
  • acesso em nível de bloco;
  • compatibilidade com diversos sistemas operacionais e hipervisores.

Terminologia

Termo Descrição
Initiator Máquina cliente que acessa o armazenamento.
Target Servidor que disponibiliza os dispositivos de armazenamento.
IQN Identificador único utilizado por Initiators e Targets.
LUN Unidade lógica disponibilizada ao cliente.
Backstore Dispositivo físico, LVM, arquivo ou outro recurso utilizado como armazenamento.

Observação

Existem outras tecnologias para transporte de armazenamento em rede, como Fibre Channel, FCoE, AoE e iFCP. O iSCSI utiliza a infraestrutura IP tradicional, simplificando sua implantação.

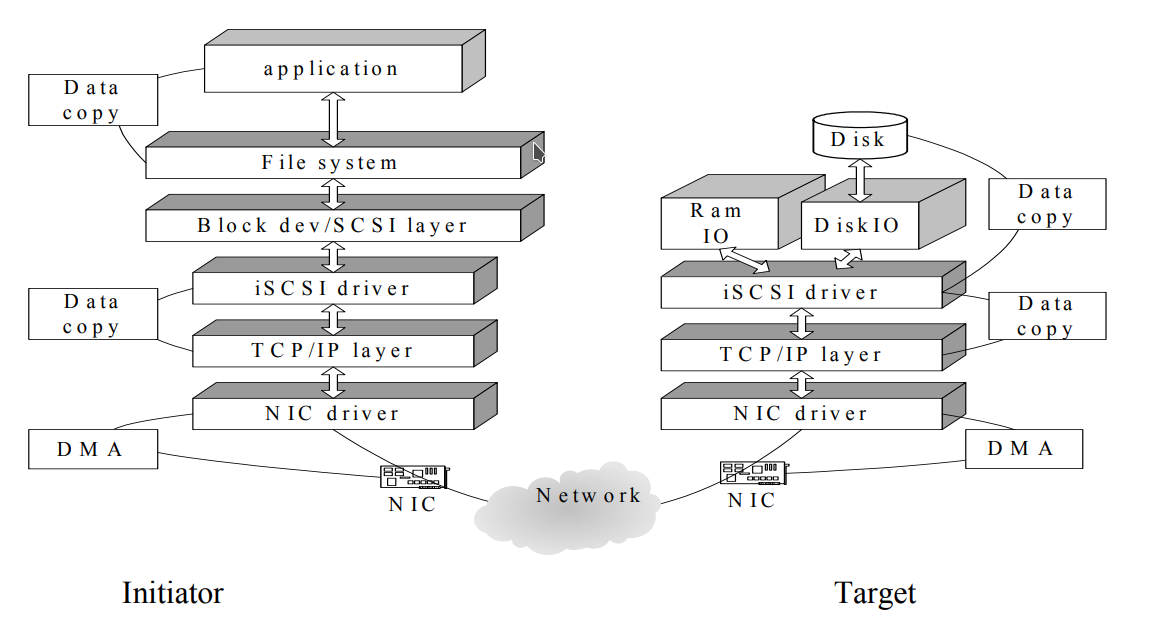

Arquitetura

A comunicação ocorre entre um Initiator e um Target, utilizando a rede IP.

alt text

Diagrama ilustrando:

Cliente → Rede TCP/IP → Servidor iSCSI → Disco/LVM

Pré-requisitos

Servidor Linux com:

  • acesso administrativo;
  • pacote targetcli-fb;
  • dispositivo de armazenamento disponível (disco, partição ou volume LVM).

Cliente Linux com:

  • pacote open-iscsi.

Instalação do Servidor

Instalando o targetcli

apt-get update
apt-get install -y targetcli-fb

Otimização do Kernel

Os parâmetros abaixo aumentam os buffers TCP utilizados pelo iSCSI.

cat <<EOF >> /etc/sysctl.conf
net.core.netdev_max_backlog = 5000
net.core.rmem_max = 16777216
net.core.wmem_max = 16777216
net.ipv4.tcp_rmem = 4096 87380 16777216
net.ipv4.tcp_wmem = 4096 87380 16777216
net.ipv4.tcp_window_scaling = 1
EOF

sysctl -p

Estes ajustes normalmente precisam ser realizados apenas uma vez.

Configuração do Storage iSCSI

Neste exemplo será utilizado um volume LVM.

/dev/mapper/vg_storage-lv_lun01

Inicie o utilitário:

targetcli

Criando o Backstore

Acesse o menu de blocos:

/backstores/block/

Crie o objeto de armazenamento:

create storage-lun01 /dev/mapper/vg_storage-lv_lun01

Saída esperada:

Created block storage object storage-lun01 using /dev/mapper/vg_storage-lv_lun01

Valide:

ls

Imagem sugerida

Resultado do comando ls após a criação do Backstore.

Criando o Target

Acesse o menu iSCSI:

/iscsi/

Crie um novo Target.

Exemplo de IQN:

iqn.2026-07.com.example:storage01

create iqn.2026-07.com.example:storage01

O Target criará automaticamente:

  • TPG1
  • Portal TCP 3260

Valide:

ls

Imagem sugerida

Estrutura do Target criada.

Criando a LUN

Entre no diretório:

/iscsi/iqn.2026-07.com.example:storage01/tpg1/luns

Crie a LUN:

create lun=0 storage_object=/backstores/block/storage-lun01

Saída esperada:

Created LUN 0.

Valide novamente:

ls

Ajustando os atributos do Target

Retorne ao TPG:

../

Configure:

set attribute authentication=0 demo_mode_write_protect=0

Resultado esperado:

Parameter authentication is now '0'
Parameter demo_mode_write_protect is now '0'

Importante

Este exemplo desabilita autenticação CHAP para simplificar o laboratório. Em ambientes de produção recomenda-se utilizar autenticação adequada e restringir o acesso aos Initiators autorizados.

Criando ACLs

Entre no menu:

cd acls

Cadastre os clientes autorizados.

Cliente 01:

create iqn.2026-07.com.example:node01

Cliente 02:

create iqn.2026-07.com.example:node02

Cada ACL criada mapeará automaticamente a LUN.

Valide:

ls

Salvando a Configuração

Retorne à raiz:

/

Salve a configuração:

saveconfig

Removendo Objetos

Os objetos devem ser removidos respeitando a hierarquia.

A ordem recomendada é:

  1. ACL
  2. LUN
  3. Target
  4. Backstore

Utilize sempre o comando:

delete

no nível correspondente.

Configuração do Cliente Linux

Instalação

apt-get update
apt-get install -y open-iscsi

Definindo o IQN

Edite:

/etc/iscsi/initiatorname.iscsi

Exemplo:

InitiatorName=iqn.2026-07.com.example:node01

Cada cliente deve possuir um IQN exclusivo.

Inicializando o Serviço

systemctl enable open-iscsi
systemctl start open-iscsi

Próximos Passos

Após configurar o cliente, normalmente as próximas etapas são:

  • descobrir os Targets disponíveis;
  • realizar o login no Target;
  • verificar a criação do dispositivo de bloco;
  • particionar e formatar o volume, quando necessário;
  • montar o sistema de arquivos ou utilizá-lo conforme a aplicação.

Observação

Estes procedimentos podem ser adicionados posteriormente para completar o fluxo de utilização do iSCSI.

Problemas Comuns

  • IQN do cliente não cadastrado nas ACLs.
  • Porta TCP 3260 bloqueada por firewall.
  • Serviço targetcli não salvo corretamente.
  • Volume LVM inexistente ou indisponível.
  • IQNs duplicados em mais de um cliente.

Considerações de Segurança

  • Utilize IQNs exclusivos para cada cliente.
  • Restrinja as ACLs apenas aos hosts autorizados.
  • Utilize autenticação CHAP em ambientes de produção.
  • Limite o acesso à porta TCP 3260 por firewall.
  • Monitore o uso do armazenamento e da rede.

Referências

  • RFC 3720 — Internet Small Computer Systems Interface (iSCSI)
  • Documentação do targetcli-fb
  • Documentação do open-iscsi
